自動機械・FA装置

ご希望の仕様通りの自動機械・自動装置を試作製作し、作業の自動化で業務効率をアップします

ワーク供給、搬送、組立、検査、取出、整列、箱詰、等を行う、工場自動化設備（ライン）をはじめとして、自動機械、

自動装置を試作製作します．

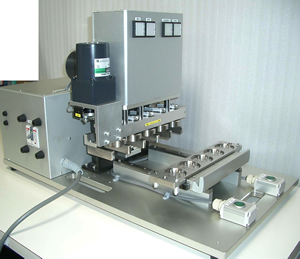

自動機械の製作例 (1) リング部品を、規定通り回転させる装置(2007年)

リング組み込み装置　movie

製作の経緯

リングＡ部品にリングＢ部品を挿入して、その勘合を「シックリ」させる必要があるが組立時は「ハメアイ」が堅いので「シックリ」するまで数十回回転させる必要がある。
この作業を手で行っていたが、多くの時間がかかり非効率なので、機械化することになった。

完成した機械の動きは、

1. 写真右下部のパレットを、部品を５個収容した状態で、機械にセットする
2. パレットを手動で奥に押し込み、（パレットは奥で固定される）両手でスイッチを押す
3. 上から回転駆動部が降りてきて、規定回数、または規定時間、部品を回転させる （規定回数、または規定時間は自由に設定可）
4. 規定の動きが終了すると、回転駆動部が自動で上に上がる
5. パレットを手動で引き出す
6. パレットをはずし、部品収容済の新しいパレットをセットして作業を繰り返す
7. はずしたパレットから部品を取り出し、新しい部品を収容しておく

この機械は同時に５個を扱えるので、同時に１個しか扱えない人の手に比べて、5倍の効率化を達成

外形寸法	400mmx700mmx425mmH
重量	約40kg

自動機械の製作例 (2) 精密昇降できるテーブル ( 2010年 )

昇降量に対する所要時間の指定可能
テーブルサイズ □200mm　昇降量 9mm　昇降単位 0.1mm　　サーボモータ駆動

高さ135mmMAX.  幅200mm  長さ350mm　重量6kg　他にコントロールボックス
移動距離、移動時間はサムロータリースイッチで設定

大がかりな昇降装置を設置することなく、精密な昇降が可能になります．

昇降距離　1mm～9mmまで　0.1mm単位で指定　（技術的には±0.02mmも可能です）
昇降時間　2秒～20秒まで　0.1秒単位で指定

FA装置の製作例 　大型往復テーブル(2011年)

900mm x 1800mm のテーブルを2000mm往復させる．サーボモータとボールネジで駆動。
テーブル上部空間に設置する装置でテーブル上のワークを操作する。
